Tcpdump + Wireshark 分析 Kafka 数据包

BenZimu 收录于 Kafka

2023-07-15 约 694 字预计阅读 2 分钟

/images/kafka/featured_tcpdump_producer_ip.jpg

使用 Tcpdump + Wireshark 抓包获取 Kafka 指定 Topic 生产者连接 IP

背景

有一个 Kafka 集群，公司各业务共同使用。但由于公司架构调整，人员变动，导致部分 Topic 使用方信息缺失，需要进行梳理。

开源 Kafka 不支持查询指定 Topic 对应的生产者连接 IP，但能通过 kafka-consumer-groups.sh 脚本获取消费者连接 IP。于是需要通过抓包分析数据，获取指定 Topic 生产者连接 IP。

环境准备

Kafka 集群节点上安装 Tcpdump
本机安装 Wireshark

Tcpdump 抓包

确认 Topic 副本分区分布，如无特殊使用场景（例如指定分区生产等），则可任选一个分区节点抓包

1
2
3
4
5
6
7


# port 9092: Kafka 进程端口
# -i any: 网卡名称，any 表示所有网卡
# -s 0: 抓取数据包时默认抓取长度为68字节，加上 -s 0 后可以抓到完整的数据包
# -w ukafka-rzvtagn5-kafka1.%Y%m%d_%H%M%S.pcap: 将包写入文件中，使用时间格式命名文件
# -G 60: 每分钟切割一次文件，避免单个文件太大
# -Z root: 指定运行 tcpdump 进程的用户权限为 root
tcpdump port 9092 -i any -s 0 -w test.%Y%m%d_%H%M%S.pcap -G 60 -Z root

将数据包文件传输到本地

Wireshark 分析

前提

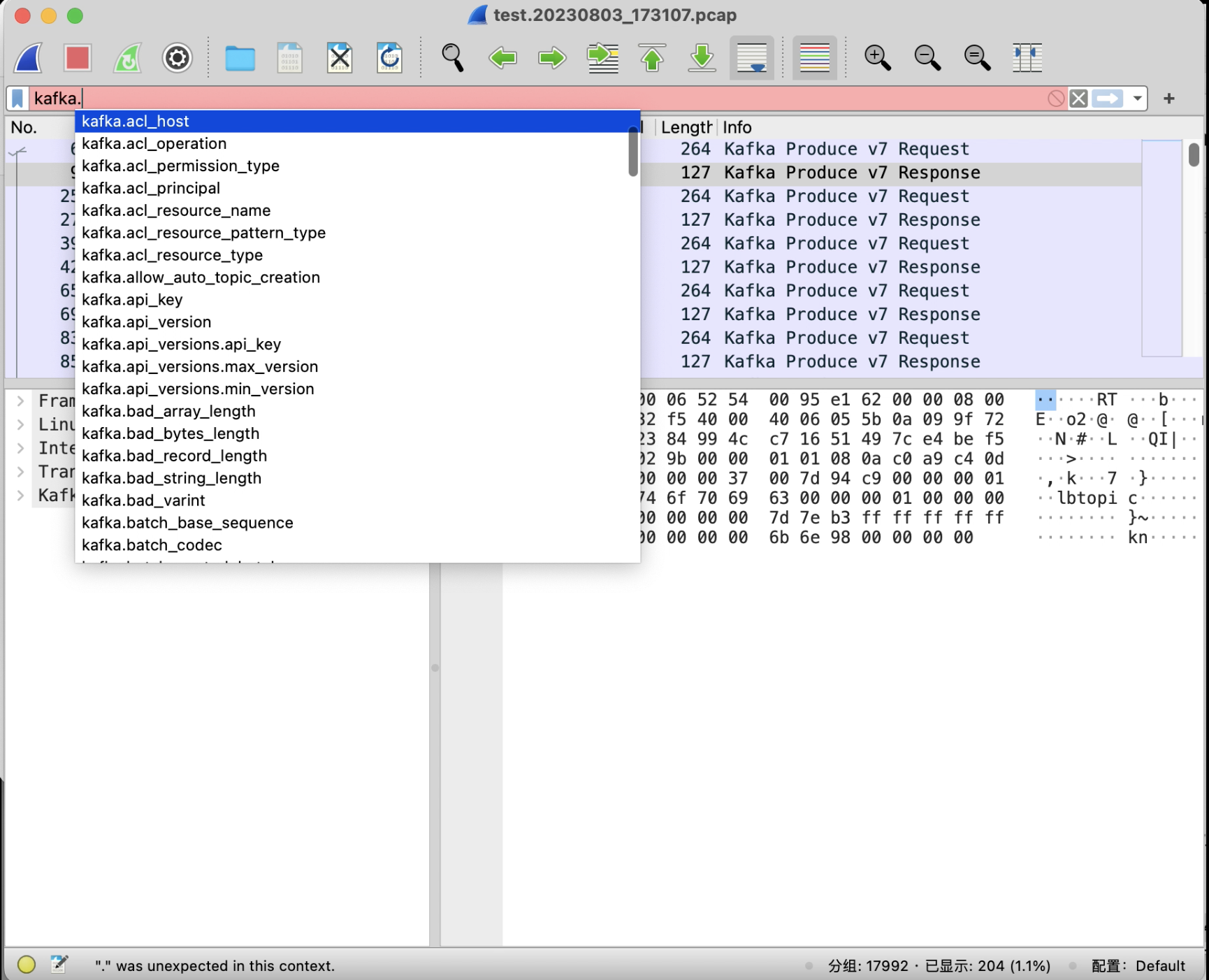

确认 Wireshark 是否支持 Kafka 协议，如不支持，建议升级 Wireshark 版本

Wireshark 支持 Kafka 协议说明：https://www.wireshark.org/docs/dfref/k/kafka.html

tcpdump_producer_ip_01
了解 Kafka 协议标准：https://kafka.apache.org/0101/protocol.html

使用 Wireshark

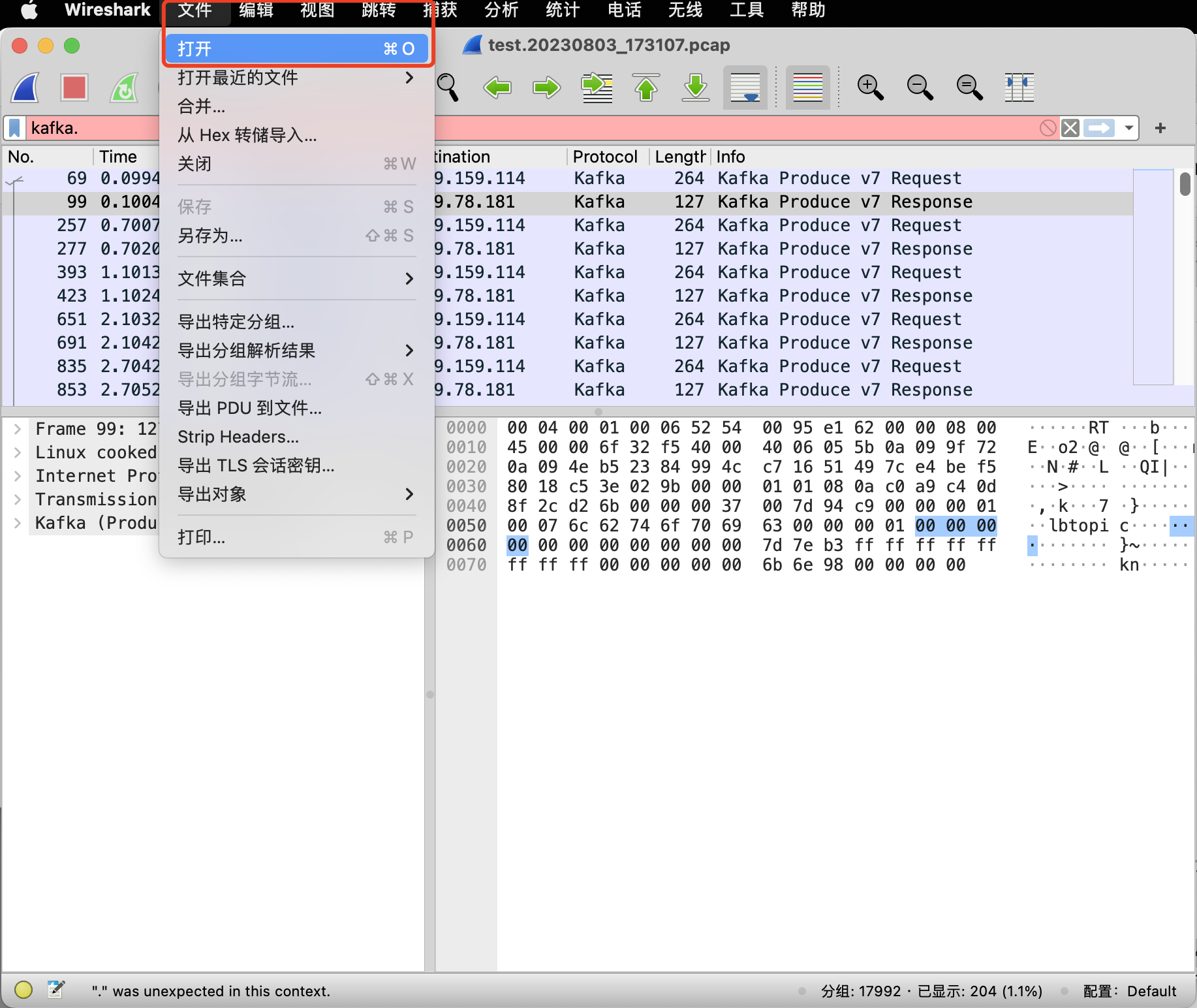

加载数据包文件

tcpdump_producer_ip_02
填写过滤表达式，获取指定数据包
1 2 3

# kafka.topic_name == lbtopic 过滤 Topic 名称为 lbtopic # kafka.api_key == 0 过滤 Kafka API key 为 0（0为生产） kafka.topic_name == lbtopic and kafka.api_key == 0
kafka.api_key 参考 Kafka 协议标准 Api Keys 说明

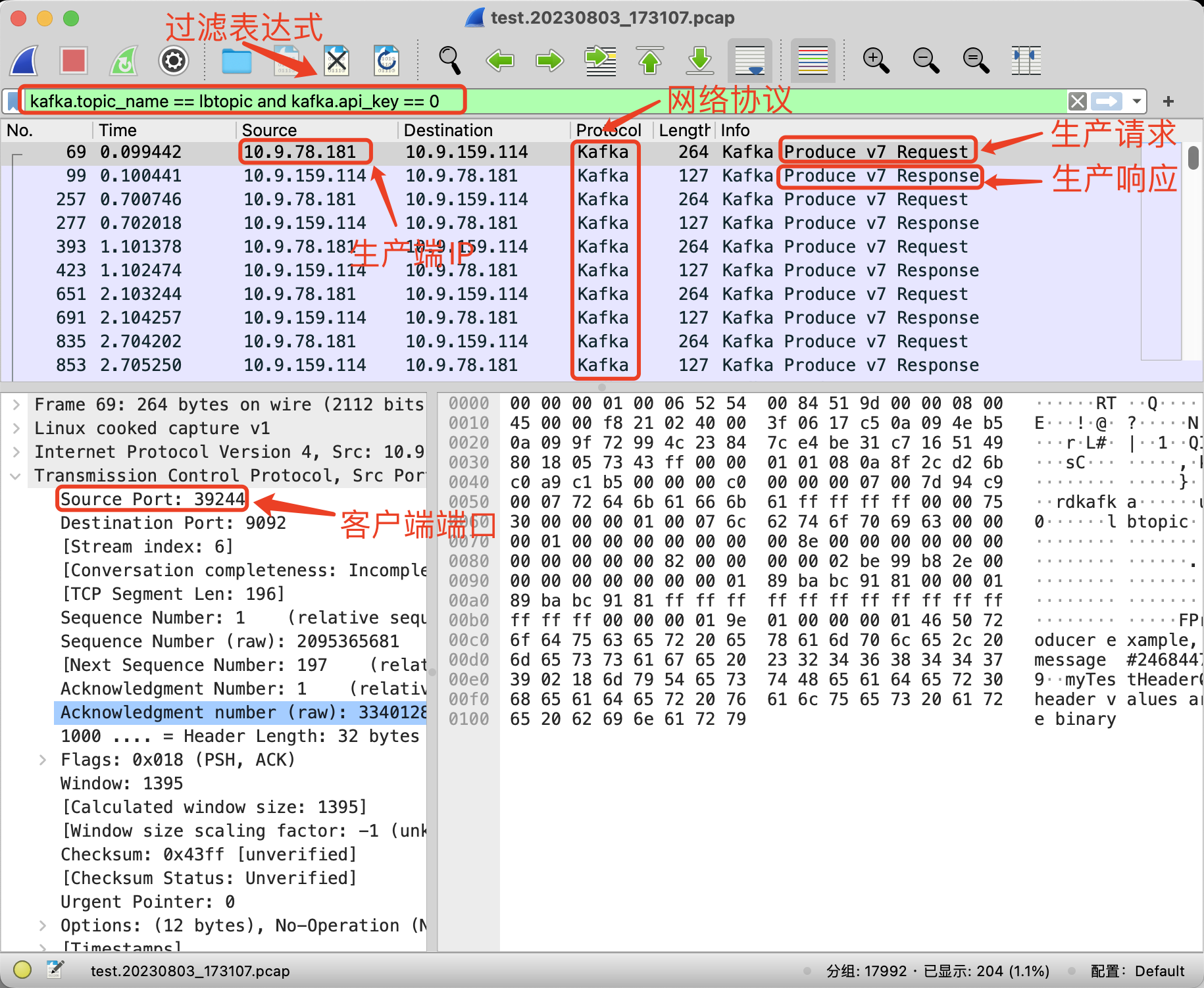

tcpdump_producer_ip_03

从中可以得知如下信息：
- 生产端IP
- 网络协议
- 请求类型
- 客户端端口

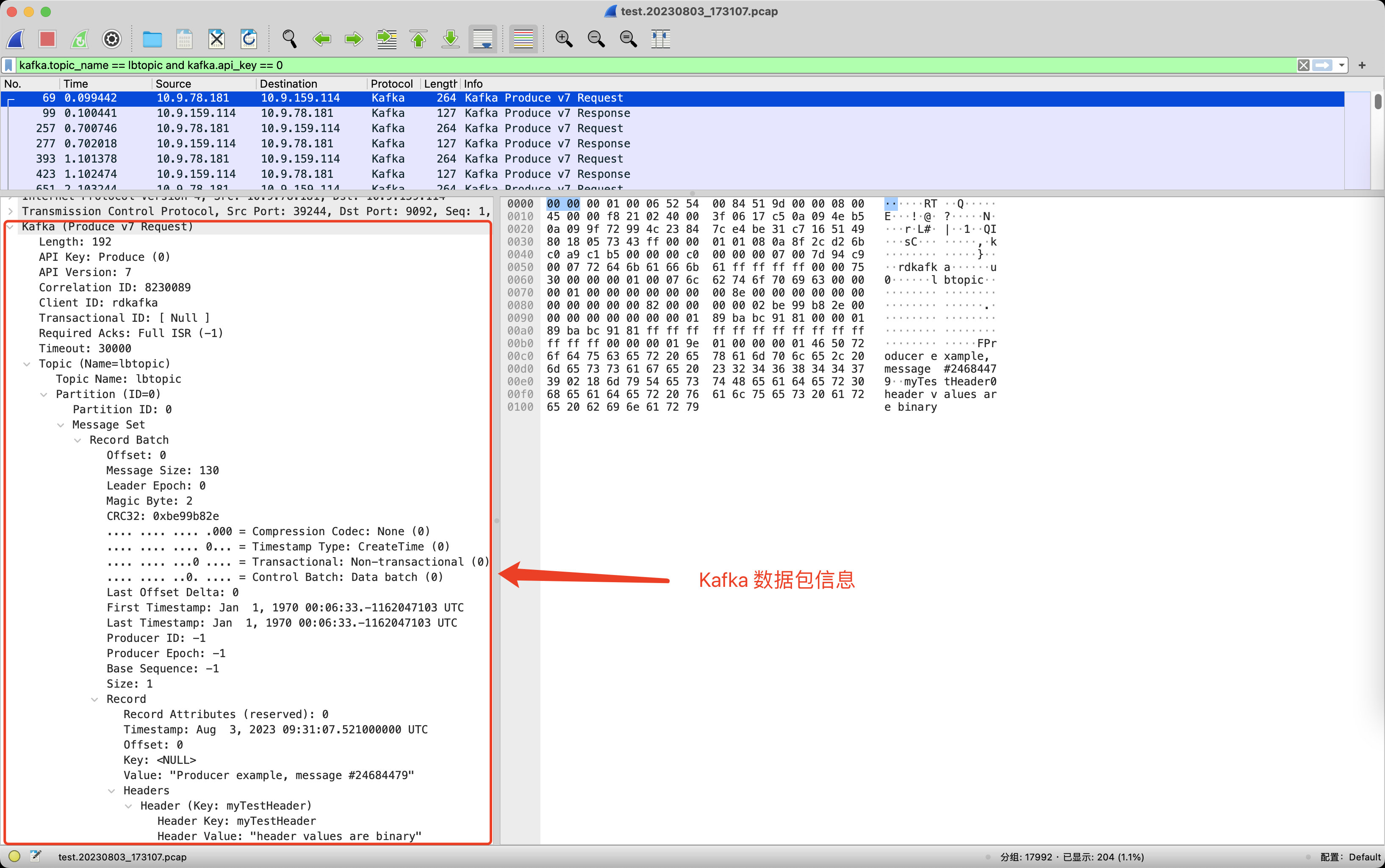

tcpdump_producer_ip_04

同时，可以查看 Kafka 数据包具体信息。
统计客户端所有 IP 地址

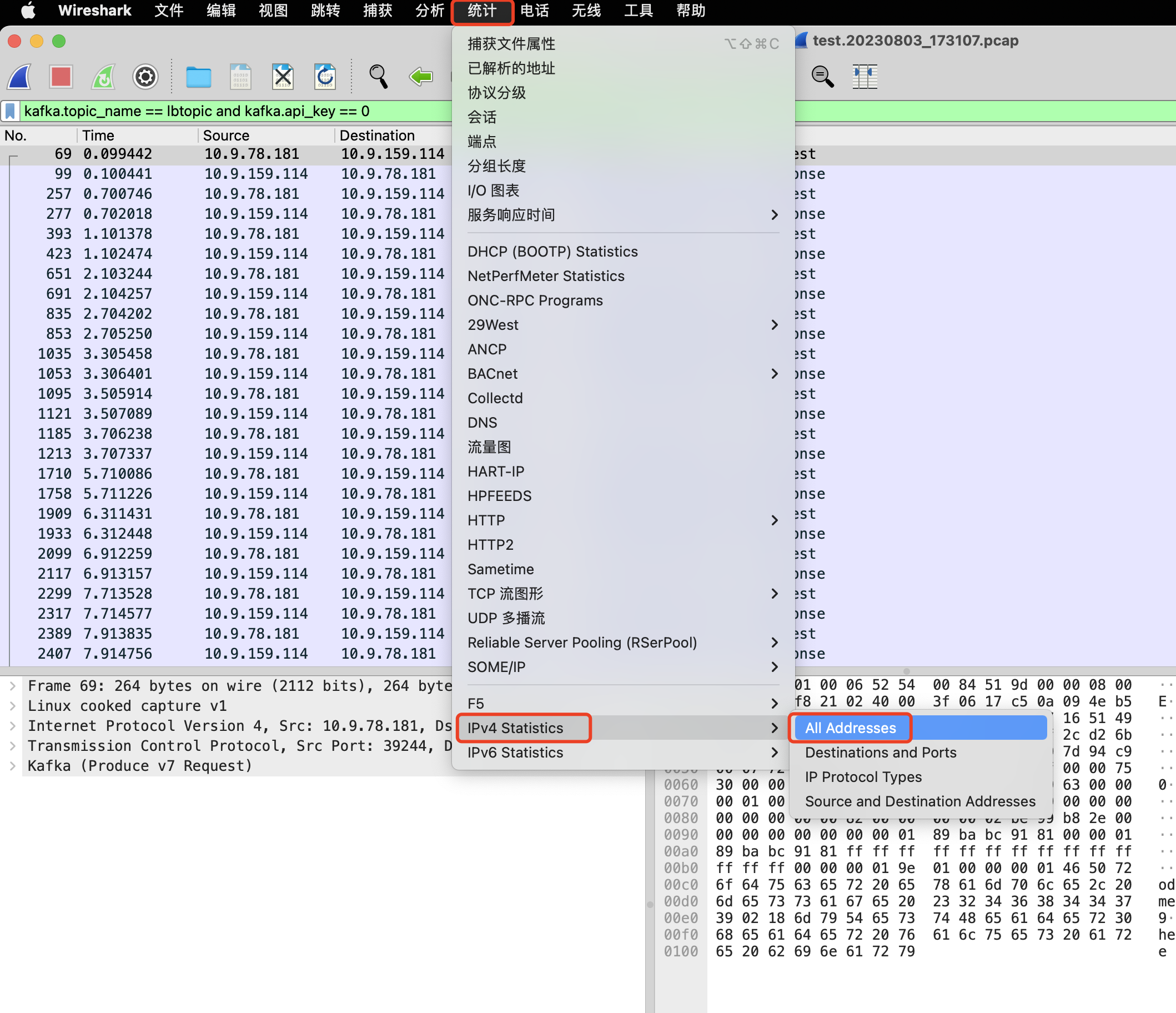

打开统计页面：统计 -> IPv4 Statistics -> All Addresses

tcpdump_producer_ip_05

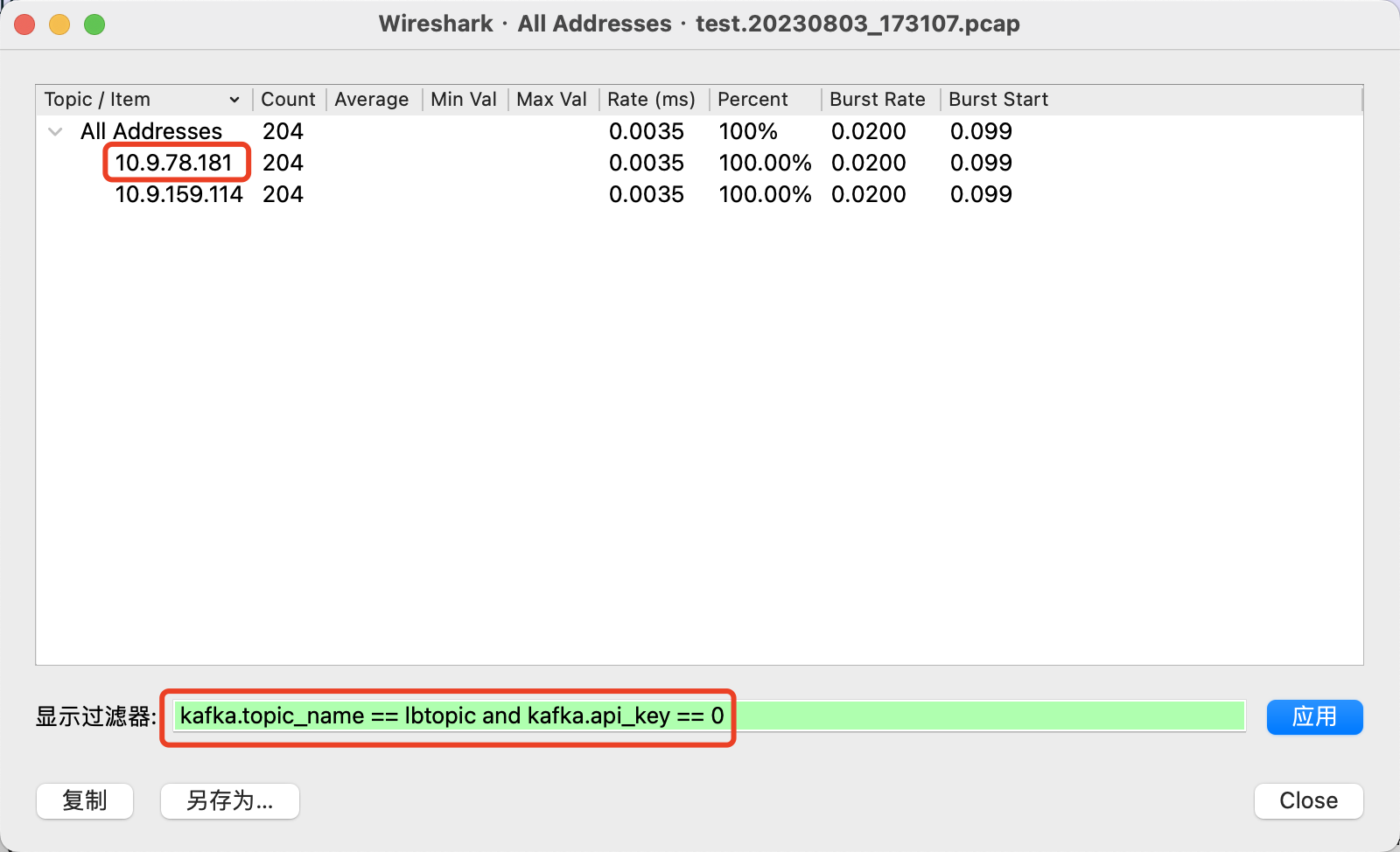

填写过滤规则，获取客户端IP（注意去掉本机IP）：

tcpdump_producer_ip_06

最终可确认生产者IP地址为： 10.9.78.181
